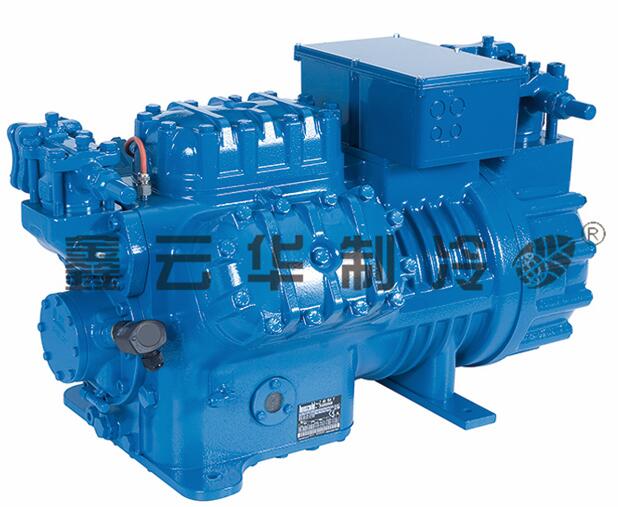

富士豪(Frascold)標準活塞壓縮機Q5系列

富士豪(Frascold)標準活塞壓縮機Q5系列

類別：富士豪壓縮機
規格：Q系列
價格：面議
適用范圍：該類型產品適合單一或復合配置中的各種應用，以及單一或并聯系統中的各種應用。所有型號都可以通過標品驅動器驅動。

產品特點：

富士豪(Frascold)標準活塞壓縮機共85個型號，配置方面根據氣缸數量分為2,4,6,8四種類別，共38種排量標準型號。

——排量從4m3/h到239m3/h，50Hz

——排量功率范圍：0.5到80馬力。

該類型產品適合單一或復合配置中的各種應用，以及單一或并聯系統中的各種應用。所有型號都可以通過標品驅動器驅動。

制冷劑：傳統HFC或HCFC制冷劑和新型低全球變暖潛力氣體。效率高，成本效益高，堅固構造，小巧外形。高級保護裝置和完整配件系列確保了靈活性和安全運行。

特殊型號ECOinside壓縮機采用R134a和R1234ze實現佳性能。所有型號也可以串聯。

大多數產品都獲得了ASERCOM性能認證，整個產品系列都獲得了UL認證，其他證書可以根據客戶需要提供。

富士豪(Frascold)標準活塞壓縮機Q5系列排氣量參數

——50Hz 排量從21.18m3/h到35.86m3/h

——60Hz 排量從25.416m3/h到43.032m3/h

型號	Q5-21.1Y	Q5-24.1Y	Q5-25.1Y	Q5-28.1Y	Q5-33.1Y	Q5-36.1Y
缸數			4
排氣量 @ 50 Hz	21.18 m3/h	23.91 m3/h	24.69 m3/h	28.02 m3/h	32.66 m3/h	35.86 m3/h
排氣量 @ 60 Hz	25.416 m3/h	28.692 m3/h	29.628 m3/h	33.624 m3/h	39.192 m3/h	43.032 m3/h
馬達系列	1		2			3
馬達功率 (HP)	5
馬達功率 (kW)	3.7
使用電壓 50 Hz	220-240V - 380-420V/3/50Hz DOL V/ph/Hz
使用電壓 60 Hz	265-290V - 440-480V/3/60Hz DOL V/ph/Hz
DOL 連接搭片	標準
能量調節: CC + RSH	100%-75%-50%-25%
大運行電流 230V/50Hz 和 280V/60Hz	20.1 A	23.9 A	22.1 A	24.3 A	25 A	20.5 A
大運行電流 400V/50Hz 和 460V/60Hz	11.6 A	13.8 A	12.7 A	14 A	14.4 A	11.8 A
堵轉電流 400V/50Hz 和 460V/60Hz, PWS馬達分線圈啟動	109.7 A
堵轉電流 400V/50Hz 和 460V/60Hz, DOL馬達或PWS馬達直接啟動	63.1 A
大功率 [@ 50Hz]	6.6 kW	7.9 kW	8.5 kW	8.2 kW	8.3 kW	6.9 kW
小頻率	25 Hz
大頻率	87 Hz
保護模塊	INT69? Diagnose
防護等級	IP56
大允許壓力 HP	30 bar
大允許壓力 LP	20.5 bar
油型號	POE32
充油量	1.6 l
潤滑方式	飛濺式
吸氣閥 SV inch	1 ? inch
排氣閥 DV inch	? inch				1 ? inch
凈重	79 kg
長	449 mm
大寬度	286 mm
大高度	325 mm			328 mm
橡膠減震墊直徑	40 mm
橡膠減震墊高度	40 mm
橡膠減震墊硬度	45 sh
聲功率級	70 dB(A)			72 dB(A)	72.5 dB(A)	Cast Iron
聲壓級	62 dB(A)			64 dB(A)	64.5 dB(A)	63.3 dB(A)
機體材質	鑄鐵
